Конструкция сэндвич-панелей и базовые понятия

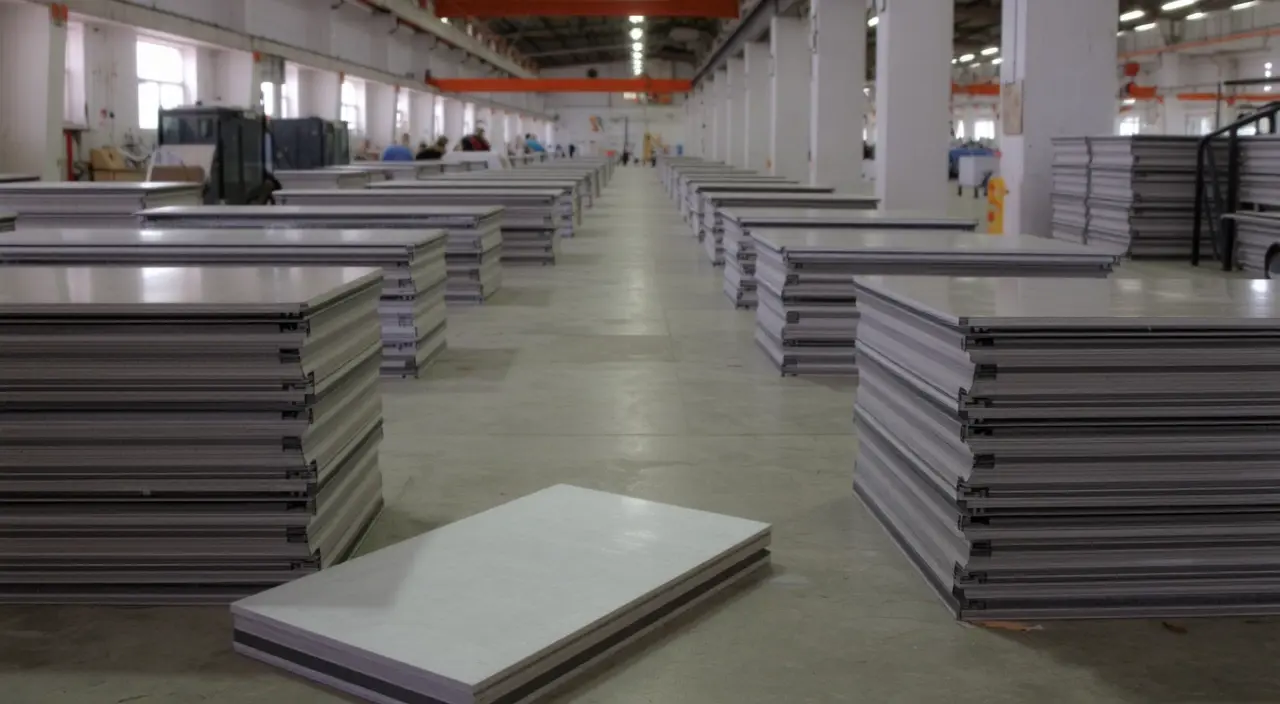

Сэндвич-панель представляет собой многослойную плоскую конструкцию, состоящую из двух наружных облицовок и внутреннего сердечника. Наружные облицовки обеспечивают несущую и защитную функции, сердечник — тепловую и, в зависимости от материала, звуковую или огнестойкую. Прямая ссылка не включена по техническим ограничениям.
Функции облицовок и сердечника
Облицовки из металла воспринимают ветровые и механические нагрузки, служат паро- и гидроизоляцией, а также переносят точечные нагрузки от крепёжных элементов. Сердечник отвечает за тепло- и звукоизоляцию, его свойства определяются теплопроводностью (λ), плотностью и структурой (ячейчатая пена или волокнистая матрица). Толщина панели обычно варьируется от 40 до 300 мм и прямо влияет на тепловое сопротивление. См. раздел Сэндвич-панели.
Типы соединений и конструктивные элементы
Соединения выполняются замковыми или фальцевыми швами с уплотнителями и герметиками; в ряде решений применяется терморазрыв. Тип шва и качество герметизации определяют герметичность и теплопотери через стыки. Крепёж предусматривает саморезы или скрытые замковые элементы с уплотнением по периметру и контрольной геометрией при сборке каркаса.
Сердечники: материалы, свойства и сравнительная характеристика
В качестве сердечников применяются пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Выбор зависит от требуемых характеристик: теплопроводности, плотности, огнестойкости и влагостойкости.
Пенополистирол: преимущества и ограничения
ППС имеет теплопроводность в диапазоне примерно 0,032–0,038 Вт/(м·К) и плотность 15–35 кг/м³, что обеспечивает приемлемое соотношение масс/изоляции. Ограничения связаны с высокой чувствительностью к растворителям и горючестью при отсутствии антипиренов; в пожарных испытаниях панели с ППС обычно относятся к более горючим категориям по EN 13501‑1.
Пенополиуретан и его вариации
ППУ обеспечивает низкую теплопроводность, типичные значения λ — 0,022–0,028 Вт/(м·К). Адгезия ППУ к облицовкам высокая, плотность жёстких марок варьируется от 30 до 60 кг/м³. За счёт меньшей λ для заданной толщины достигается большее тепловое сопротивление, но производство и обработка ППУ требуют соблюдения технологических режимов и мер пожарной безопасности.
Облицовки: материалы и защита от коррозии
Наружные листы обычно выполняются из оцинкованной или окрашенной стали; возможны алюминиевые варианты. Ключевые параметры — толщина листа, защитный слой цинка и органические покрытия.
Стальные листы: покрытие и толщина
Типичные толщины стальных облицовок составляют 0,4–1,2 мм. Масса цинкового покрытия часто указывается в граммах на квадратный метр, распространённые значения — 120–275 г/м². Органические полиэфирные или полиуретановые покрытия защищают металл от атмосферной коррозии и механических повреждений; вид покрытия влияет на стойкость к ультрафиолету и абразивным нагрузкам.
Влияние облицовки на долговечность конструкции
Длительная эксплуатация зависит от коррозионной защиты и качества сопряжения с сердечником: коррозия начинает снижать несущую способность при нарушении покрытия и скоплении влаги в зазорах. Для оценки устойчивости применяются испытания на коррозию в солевом тумане и циклическое старение покрытий.
Тепло-, звуко- и пожарные характеристики
Тепловое сопротивление R рассчитывается как отношение толщины d (м) к теплопроводности λ (Вт/(м·К)). Звукоизоляция определяется массой облицовок и структурой сердечника. Пожарные характеристики зависят от химии и плотности сердечника.
Методы расчёта теплового сопротивления и примеры
Пример: при d = 0,10 м и λ = 0,025 Вт/(м·К) для ППУ R = 0,10/0,025 = 4,0 м²·К/Вт. Для ППС при λ = 0,035 Вт/(м·К) та же толщина даст R ≈ 2,86 м²·К/Вт. Расчёт R используется при проектировании стен и кровель для достижения требуемых нормативных значений теплопередачи.
Классы горючести и практические требования
Минеральная вата не поддерживает горение и соответствует классу A1 по EN 13501‑1, что делает её предпочтительной в конструкциях с высокими требованиями к огнестойкости. ППС и ППУ относятся к более горючим материалам; их поведение в пожаре оценивается по реакциям на огонь и дымообразованию по тем же стандартам.
Проектирование, монтаж и контроль качества
Проектирование включает выбор толщины панели по тепловым характеристикам, расчёт крепёжных схем и деталировку стыков. Контроль качества подразумевает проверку геометрии, сплошности клеевого шва и толщины облицовок.
Подготовка основания и крепёжные решения
Основание должно быть ровным по горизонтали и вертикали с допусками, обеспечивающими плотное прилегание панели. Крепёж выбирается с расчётом на ветровую нагрузку и избыточные динамические воздействия; применяются самонарезающие элементы с шайбами и герметизирующими прокладками.
Типичные ошибки монтажа и способы их избежать
Частые ошибки: неплотный стык, отсутствие пароизоляции с внутренней стороны, механическое повреждение покрытия при установке. Эти дефекты приводят к конденсату в сердечнике и потере теплоизоляции. Предотвращение — точная подгонка швов, правильная последовательность укладки паро- и гидроизоляций, проверка герметичности после монтажа.
Эксплуатация, ремонт и утилизация
Эксплуатация включает регулярный осмотр покрытий, контроль уплотнителей и удаление коррозионных очагов. Диагностика проводится визуально и с применением неразрушающих методов при сомнении в связи облицовки и сердечника.
Техническое обслуживание и диагностика повреждений
Проверка включает измерение толщины покрытия, осмотр швов, поиск следов влаги или плесени. При нарушении герметичности выполняются локальные ремонтные работы: восстановление уплотнителя и реставрация покрытия.
Ремонт отдельных элементов и правила утилизации панелей
При локальных повреждениях заменяются отдельные панели или выполняется заплатный ремонт сердечника и облицовки. Утилизация предполагает разделение материалов: металл и органический сердечник подлежат раздельной переработке; сгорание пеноматериалов требует мер по утилизации дымовых и токсичных продуктов. Сертифицированные методы переработки и нормативы по обращению с отходами применяются в соответствии с действующими стандартами и регламентами.
