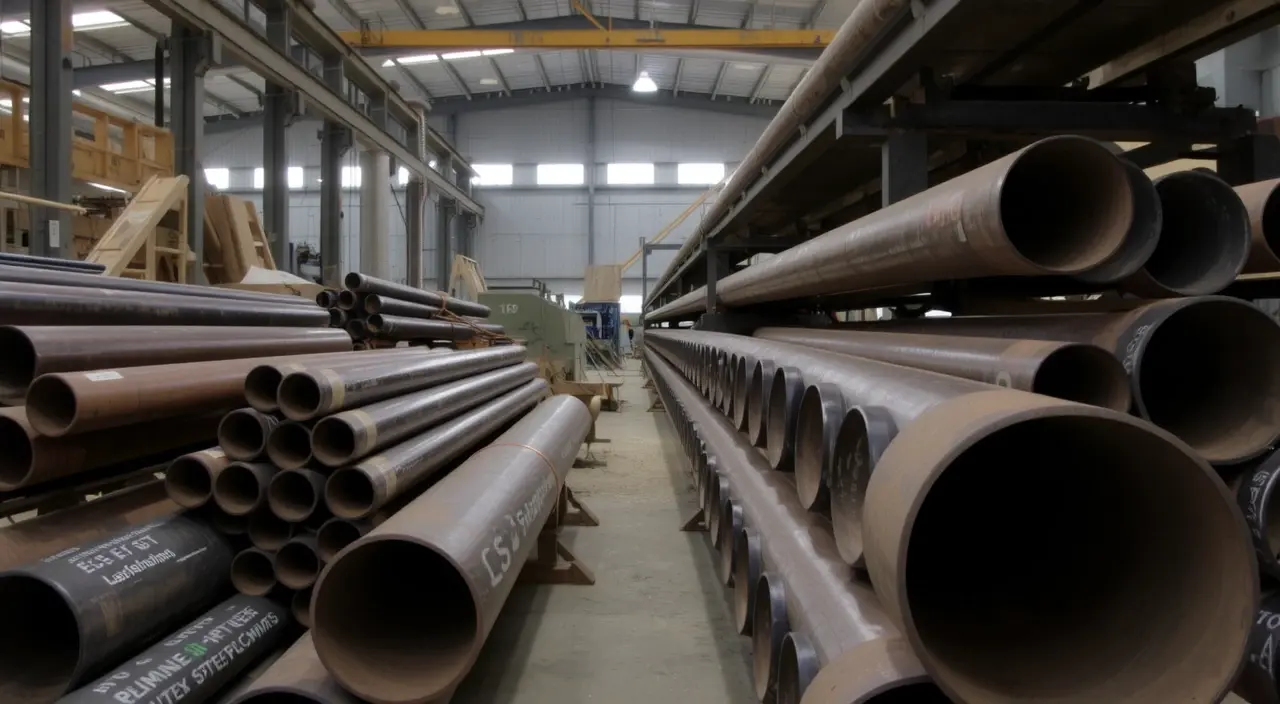

Основные типы металлических труб
Металлические трубы подразделяются по форме поперечного сечения, способу изготовления и назначению. К основным категориям относятся круглые бесшовные и сварные трубы, а также профильные (прямоугольные, квадратные, овальные и фигурные) изделия. Для нормативного оформления и требований к бесшовным и сварным трубам применяются стандарты, например ГОСТ 8732‑78 и ГОСТ 10704‑91 (ссылку на норматив можно искать по номеру стандарта). Тип материала, геометрические параметры и способ производства определяют область применения, допустимые давления и методы контроля. Подробная информация есть по ссылке Трубы
Круглые трубы — конструкция и сферы применения
Круглое сечение обеспечивает симметричное распределение напряжений при внутреннем давлении и равномерную жёсткость при изгибе, поэтому круглые трубы широко используются для транспортировки жидкостей и газов. Наружный диаметр промышленного ассортимента обычно варьируется от 10 мм до 1420 мм, а толщина стенки может составлять от 0,5 мм до единиц десятков миллиметров в зависимости от назначения. При выборе круглой трубы учитывают внутренний диаметр и гидравлическое сопротивление: пропускная способность пропорциональна площади поперечного сечения, а сопротивление течению определяется относением диаметра к шероховатости внутренней поверхности.
Профильные трубы — формы сечения и назначение
Профильные трубы имеют несопряжённое с циркулярным сечение: квадрат, прямоугольник, овал или сложные профильные формы. Такие трубы применяются для каркасов, ограждений и несущих конструкций, где важна пространственная жёсткость и удобство соединения. При одинаковой площади сечения профильная труба даёт больший момент инерции в направлении, где требуется сопротивление изгибу; это проявляется за счёт удалённости материала от нейтральной оси. Толщина стенки, способ сварки и обработка кромок влияют на прочность соединений и удобство сварочных или болтовых узлов.
Технологии производства труб
Горячая прокатка — особенности структуры и допусков
Горячая прокатка выполняется при температуре выше температуры перекристаллизации металла, обычно свыше 900 °C. Температурный режим обеспечивает высокую пластичность и более грубую, оксидированную поверхность, уменьшение остаточных напряжений за счёт рекристаллизации и возможность получения больших диаметров и толщин стенки. Для горячекатаных труб характерны более широкие допуска по размерам и большая шероховатость поверхности по сравнению с холоднокатанными аналогами.
Холодная прокатка — преимущества по точности и отделке
Холодная прокатка проводится при температурах ниже температуры перекристаллизации, чаще при комнатной температуре после термообработки и травления. Процесс обеспечивает более точные допуски по наружному диаметру и толщине стенки, гладкую поверхность и лучшую согласованность размеров в партии. Однако холодная пластическая деформация повышает уровень остаточных напряжений и может потребовать отжига для восстановления пластичности перед окончательными операциями.
Сварные и шовные трубы: технологии и дефекты
Виды сварных швов и влияние на прочность
Сварные трубы получают посредством стыковой или спиральной сварки кромок с применением дуговой, электросварки или сварки сопротивлением. Тип шва и метод сварки определяют ширину зоны термического влияния, наличие термического упрочнения или размягчения и необходимость последующей механической или термической обработки. Неправильно выполненный шов снижает предел текучести и усталостную выносливость в зоне соединения.
Типичные дефекты и методы их локализации
Для сварных и шовных труб характерны поры, непровар, трещины и несплавления кромок. Обнаружение дефектов осуществляется визуальным контролем, ультразвуковой дефектоскопией (частоты 2–10 МГц для типичных проверок), радиографией и гидравлическими испытаниями. Гидравлическое испытание обычно проводится давлением, превышающим рабочее в 1,5 раза, согласно требованиям проектной документации и стандартов.
Геометрические параметры и их влияние на эксплуатацию
Диаметры, толщина стенки и условный проход
Диаметр и толщина стенки задают пропускную способность и допустимое рабочее давление: максимально допустимое давление определяется по формуле для тонкостенных и толстостенных цилиндров с учётом предела текучести материала и коэффициента запаса. Толщина стенки также напрямую влияет на массу погонного метра и на усталостную прочность при циклических нагрузках.
Форма сечения, момент инерции и распределение напряжений
Форма сечения определяет момент инерции и распределение нормальных и поперечных напряжений при изгибе и кручении. Для несущих элементов профильные сечения с большим расстоянием материала от нейтральной оси дают более высокий момент сопротивления изгибу при той же массе металла, тогда как круглая труба обеспечивает унифицированную жёсткость при скручивающих и осевых нагрузках.
Материалные свойства и защита от коррозии
Как термообработка и легирование меняют характеристики
Легирование элементами (хром, никель, молибден) повышает предел текучести, прочность и коррозионную стойкость. Термическая обработка (отжиг, отпуск) изменяет микро- и макроструктуру — например, отжиг снижает остаточные напряжения и повышает пластичность, закалка с отпуском увеличивает прочность и предел текучести. Эти операции влияют на предел прочности, относительное удлинение и усталостную границу.
Покрытия, антикоррозионные меры и оценка устойчивости
Методы защиты включают нанесение цинкового покрытия, эпоксидных или полимерных оболочек, катодную защиту и внутреннюю футеровку. Оценка стойкости проводится с учётом агрессивности среды, типа коррозии (общая, локальная, щелевая) и предполагаемой температуры; для расчёта ресурса используют данные по скорости коррозии в мм/год и критерии допустимой потери толщины стенки.
Контроль качества, стандарты и маркировка
Неразрушающий контроль и механические испытания
Контроль включает визуальный осмотр, ультразвуковую дефектоскопию, капиллярный контроль, радиографию и гидростатические испытания. Механические испытания охватывают растяжение (предел текучести и прочности), ударные испытания и испытания на твердость. Часто в приемочной документации указываются конкретные требования по диапазону предела текучести и удлинения в процентах для заданной марки стали.
Обозначения, сертификаты и требования к допускам
Маркировка трубы включает марку стали, стандарты изготовления, наружный диаметр и толщину стенки. Сертификаты соответствия и протоколы испытаний фиксируют результаты НК и механических испытаний. Допуски на размеры и круглость задаются в стандартах и зависят от способа изготовления: холоднокатаные трубы имеют более жёсткие допуски, горячекатаные — более широкие.
Критерии выбора трубы для практических задач
Подбор для трубопроводов и систем транспортировки
Для трубопроводов под давлением определяющими являются рабочее давление, температура среды, коррозионная агрессивность и требования по герметичности. Выбор диаметра ведётся на основании требуемого расхода и допустимого гидравлического сопротивления; толщина стенки рассчитывается по формуле прочности с запасом на коррозию и износ.
Подбор для строительных и несущих конструкций
Для несущих применяют критерии жесткости и устойчивости: выбирают профиль с достаточным моментом инерции при минимальной массе, учитывают требования по соединениям и коррозионной защите. Конструкционные расчёты включают статическую и циклическую нагруженность, проверку на изгиб, сжатие и местную потерю устойчивости.
