Типы электрических тёплых полов
Электрические тёплые полы делятся на три основных типа: кабельные системы, нагревательные маты и плёночные (инфракрасные) элементы. Кабельные системы предназначены для укладки в стяжку или тонкую стяжку, обеспечивают равномерный прогрев поверхности пола и гибкость в конфигурации. Нагревательные маты представляют собой заранее зафиксированную на сетке витковую разводку кабеля, что сокращает время и сложность монтажа по сравнению с отдельной укладкой кабеля. Плёночные системы имеют тонкую конструкцию и низкую тепловую инертность, отличаются малой толщиной слоя и быстрым откликом на управление. Подробные модели и технические характеристики можно найти и изучить на сайте.
Кабельные системы — конструкция и варианты укладки
Кабельные системы состоят из нагревательного кабеля с изоляцией и экраном, прокладываемого по заданному шагу. Типичные параметры: шаг укладки от 50 до 200 мм, электрическая мощность кабеля 10–20 Вт на погонный метр, расчётная плотность мощности для помещений — 100–150 Вт/м² при использовании как основного источника тепла. Кабель можно укладывать в цементно-песчаную стяжку толщиной 30–70 мм над кабелем или в тонкий клеевой слой под плитку, где толщина покрытия над кабелем обычно не менее 20 мм для равномерного распределения тепла и защиты от механических повреждений. Монтаж в стяжку повышает аккумулирующую способность системы и сглаживает пульсации температуры.
Нагревательные маты и их особенности
Нагревательные маты представляют собой кабель, закреплённый на стекловолоконной или синтетической сетке с фиксированным шагом. Плотность мощности матов часто находится в диапазоне 100–200 Вт/м²; маты удобны для укладки под керамическую плитку и сокращают время укладки. Ограничение матов связано с конфигурацией помещения: при большом числе выступов и ниш требуется резка сетки и перестановка витков, что снижает скорость монтажа. Ремонтопригодность матов ограничена: при повреждении отдельного участка обычно требуется локальная замена мата или установка ремонтной вставки в зоне, где доступ возможен.
Принцип работы и электропитание
Электрические полы преобразуют электрическую энергию в тепловую посредством сопротивления проводника. При расчёте требуемой мощности учитывают теплопотери помещения, зависящие от ограждающих конструкций, площади окон и требуемой температуры. При отсутствии точного теплотехнического расчёта используются ориентиры: для основного отопления 100–150 Вт/м², для поддерживающего режима 60–80 Вт/м². Правильный расчёт мощности уменьшает вероятность перегрева и оптимизирует энергопотребление.
Как формируется тепловой поток в системе
Тепловой поток формируется за счёт нагрева кабеля или плёнки и передачи тепла через покрытие и стяжку в помещение. Коэффициенты теплопроводности материалов определяют скорость и равномерность отдачи: плиточный клей и керамическая плитка имеют высокую теплопроводность, тогда как древесные покрытия обладают более низкой теплопроводностью и ограничением по максимальной рабочей температуре. Монтаж в стяжку увеличивает тепловую инерцию: стяжка аккумулирует энергию и выравнивает пульсации, плёночные системы при плавающем монтаже реагируют быстрее из‑за малого теплового запаса.
Роль терморегулятора и датчиков в управлении
Терморегулятор управляет режимами нагрева по показаниям датчика пола или воздуха. Диапазон настройки терморегуляторов обычно 5–35 °C, существуют программируемые модели с недельными расписаниями и механические релейные блоки. Важный параметр датчика — тип и калибровка: распространён NTC 10 кОм; датчик укладывают в гофротрубу на заданную глубину для возможности замены. Для стяжки рекомендуемая глубина заложения датчика — 20–50 мм от поверхности покрытия, при тонких клеевых слоях датчик помещают непосредственно в клеевой шов или в защитную трубку под плиткой. Точность контроля зависит от места расположения датчика и его термического контакта с элементом нагрева.
Конструкция пола и требования к слоям

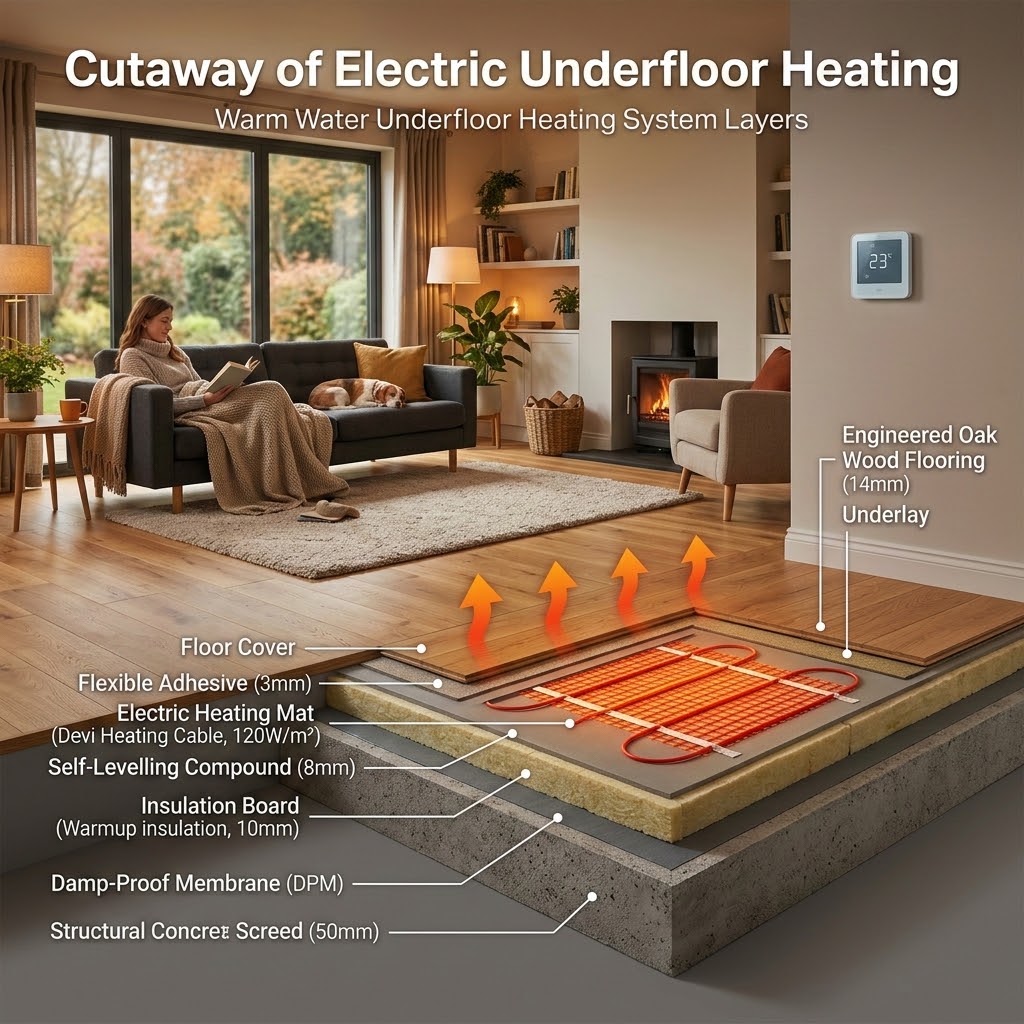

Конструкция пола включает несущую основу, теплоизоляционный слой, гидроизоляцию при необходимости, нагревательный элемент, стяжку или клеевой слой и финишное покрытие. Каждый слой выполняет свою функцию: теплоизоляция снижает теплопотери вниз, стяжка распределяет тепло и защищает нагревательный элемент.
Стяжка, клеевые составы и подложки
Толщина стяжки над кабелем обычно 30–70 мм; при укладке в тонкий слой под плитку толщину покрытия сводят к минимуму — от 10 до 30 мм. Клеевые составы для плитки должны быть морозостойкими и иметь теплопроводность, сопоставимую с основанием; допускается использование клея с добавками для повышения адгезии. Подложки для плёночных систем выполняют роль изолирующего и защитного слоя; в плавающих конструкциях применяют мягкие подложки с низким коэффициентом теплопроводности, учитывая требования производителя покрытия.
Теплоизоляция и её влияние на эффективность
Характеристика теплоизоляции определяется коэффициентом теплопроводности λ и толщиной. Распространённые материалы: пенополистирол (λ≈0,035–0,045 Вт/(м·К)) и экструдированный пенополистирол (λ≈0,030–0,036 Вт/(м·К)). Толщина слоя обычно 30–100 мм в зависимости от требуемого теплового сопротивления. Недостаточная теплоизоляция увеличивает теплопотери и потребность в мощности, а также удлиняет время прогрева пола.
Совместимость с напольными покрытиями
Материал напольного покрытия определяет допустимую рабочую температуру и скорость отдачи тепла. Для выбора покрытия учитываются теплопроводность, допустимая температура и метод укладки.
Керамическая плитка и камень — особенности укладки
Керамическая плитка и натуральный камень обладают высокой теплопроводностью и допускают рабочие температуры поверхности до 29–35 °C в зависимости от стандарта и назначения помещения. Под такие покрытия предпочтительна укладка нагревательных элементов в стяжку или под плиточный клей с толщиной покрытия над элементом не менее 10–20 мм для матов и 20–50 мм для кабелей, что обеспечивает равномерный прогрев и защиту от механического воздействия.
Деревянные покрытия и ламинат — ограничения и рекомендации
Деревянные покрытия и ламинат имеют более низкую теплопроводность и ограничения по максимальной температуре поверхности; для паркета рекомендуемая верхняя граница рабочей температуры 27 °C. Плавающая укладка требует равномерного распределения теплового поля и ограничений по плотности мощности (обычно 60–80 Вт/м²). Для уменьшения риска деформации применяют контролируемый режим нагрева и терморегуляторы с точной настройкой.
Монтаж и подключение — практические моменты
Монтаж включает проверку основания, укладку теплоизоляции, размещение нагревательных элементов по проекту, заливку стяжки или приклеивание плитки и подключение к электрической сети через отдельный контур с защитой. Перед укладкой обязательна проверка сопротивления изоляции и целостности нагревательного элемента.
Последовательность работ при укладке в стяжку
Последовательность: подготовка основания и выравнивание, укладка теплоизоляции и гидроизоляции при необходимости, прокладка кабеля или матов с фиксацией шага, установка датчика температуры в защитную гофротрубу, проверка сопротивления и сопротивления изоляции, заливка стяжки требуемой толщины и выдержка стяжки до достижения проектной прочности (обычно 21–28 суток для цементных смесей) перед финишной отделкой.
Подключение и требования к электропроводке
Подключение должно выполняться отдельным кабелем от распределительного щита с защитой УЗО 30 мА и автоматическим выключателем согласованного номинала (обычно 16–25 А в зависимости от мощности). Обязательны заземление и наличие защитного экрана у кабеля. Перед сдачей в эксплуатацию проводится измерение сопротивления изоляции; допустимые значения зависят от длины линии, но обычно превышают 1 МОм. Отсутствие защитных устройств повышает риск электрических аварий и повреждения системы.
Эксплуатация, безопасность и обслуживание
Эксплуатация требует контроля энергопотребления, периодических проверок параметров и соблюдения температурных ограничений для покрытия. Зональное управление снижает энергопотребление за счёт регулирования отдельных помещений в зависимости от требуемого режима.
Контроль энергопотребления и зональное управление
Зональное управление реализуется установкой нескольких терморегуляторов, каждый из которых управляет своей секцией пола. Это обеспечивает независимое поддержание температуры в разных помещениях и снижает потребление электроэнергии при неполной загрузке. Для оценки энергопотребления фиксируют среднюю мощность системы и время включения; при мощности 150 Вт/м² и площади 10 м² при рабочем времени 4 часа в сутки суммарное потребление составит 6 кВт·ч в сутки.
Диагностика неисправностей и профилактические проверки
Диагностика включает измерение электрического сопротивления и сопротивления изоляции до и после укладки; существенное изменение сопротивления (более 5–10 %) указывает на повреждение. Локализация холодных зон возможна при помощи инфракрасной камеры без демонтажа покрытия. Регулярные проверки включают тесты УЗО и проверку корректности показаний терморегулятора. При обнаружении повреждений следует отключить питание и провести дополнительные измерения перед восстановлением работы.
