Типы сэндвич‑панелей и области применения
Классификация по типу сердечника и облицовки
Сэндвич‑панель представляет собой конструкцию из двух облицовочных листов и сердечника. Облицовки изготавливаются из стальных оцинкованных или оцинкованных с полимерным покрытием листов, алюминиевых листов или композиционных панелей на основе алюминиевых пластин и полимеров. Толщина облицовки в типовых решениях варьируется от 0,4 до 1,2 мм и влияет на жёсткость, точность профилирования и коррозионную стойкость. Подробные сведения о вариантах изготовления и поэлементной сборке доступны на странице производителя Сэндвич-панели поэлементной сборки.
Сердечники применяют из пенополиуретана (ППУ), полистирола (ППС/пенополистирола), экструдированного полистирола (XPS) и минеральной ваты. Тип сердечника выбирается по требуемым теплотехническим и пожарным характеристикам, а также по массе панели и несущей способности.
Функциональные назначения: изоляционные, несущие, фасадные
Изоляционные панели ориентированы на минимизацию теплопотерь; для них характерны малые плотности сердечника и низкая теплопроводность. Несущие панели рассчитаны на восприятие изгибающих и осевых нагрузок и требуют более толстых облицовок и повышенной прочности сердечника. Фасадные панели предъявляют требования к внешнему виду, ветровой и ударной прочности облицовки и к пожарной классификации.
Материалы для облицовок и сердечников
Свойства облицовочных листов: металл, алюминий, композиты
Сталь обеспечивает высокую прочность при массе 5–12 кг/м² в зависимости от толщины листа и профиля; применяется для конструкций с большими пролётами. Алюминий легче стали (плотность ~2700 кг/м³) и обладает более высокой коррозионной стойкостью, но требует другой технологии соединения и анодирования или полимерного покрытия. Композитные облицовки (алюминий‑полимер‑алюминий) дают сочетание жёсткости и эстетики, при этом их толщина чаще всего в пределах 2–4 мм суммарно. Подготовка поверхности, контроль чистоты и совместимость покрытия с клеевой системой определяют адгезионную прочность.
Сравнение утеплителей: ППУ, ППС/XPS, минеральная вата
Пенополиуретан (ППУ) обеспечивает теплопроводность примерно 0,020–0,025 Вт/(м·К) при плотности 30–45 кг/м³, что позволяет при толщине 100 мм получить сопротивление теплопередаче R = 0,1/0,025 = 4,0 м²·К/Вт. Пенополистирол (ППС) имеет теплопроводность около 0,035–0,040 Вт/(м·К) и плотности 15–40 кг/м³; XPS — 0,030–0,035 Вт/(м·К) и плотности 25–45 кг/м³, лучше сопротивляется влагопоглощению. Минеральная вата характеризуется теплопроводностью 0,036–0,045 Вт/(м·К) и плотностью 80–200 кг/м³; сердечники из неё повышают огнестойкость и сохраняют структурную прочность при нагреве.
Технологическая последовательность производства
Компоненты линии: подача, нанесение клея, формование, отверждение

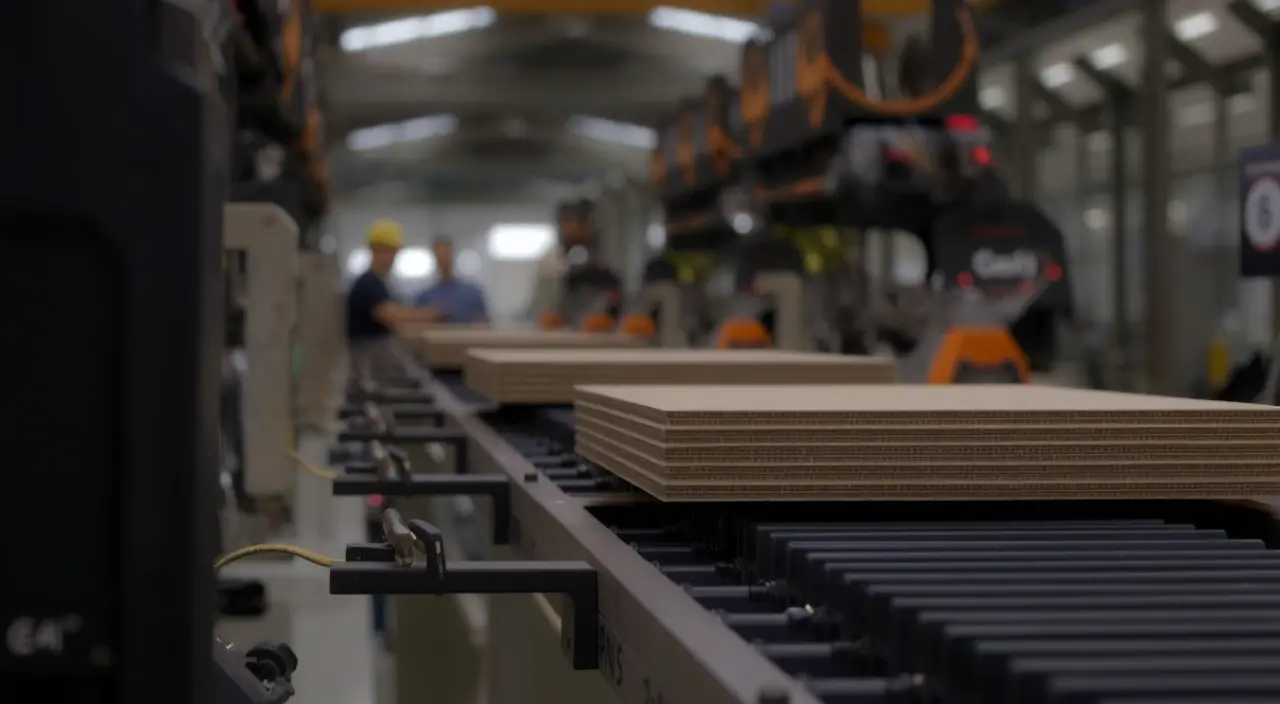

Производственная линия обычно включает станцию подачи облицовочных листов и выравнивания, систему дозирования и нанесения клея, узел подачи преформованного или вспениваемого сердечника, формовочную зону и зону отверждения/сушки. Для ППУ процесс включает смешение компонентов, подачу смеси в зазор между облицовками и последующее вспенивание с контролируемым заполнением до заданной толщины.
Ключевые технологические параметры и их настройка
Критичными параметрами являются скорость линии (типично 1–6 м/мин), точность дозирования компонентов (погрешность ±1–3 %), температура компонентов и зоны (компоненты полиуретановой системы предварительно подогревают до 20–40 °C; зона отверждения поддерживается в диапазоне 40–80 °C при необходимости ускоренного отверждения), давление подаваемых облицовок и зазор для заполнения. Настройка ведётся по паспорту рецептуры и контролю геометрии выходного изделия.
Оборудование и автоматизация
Модули и критерии выбора линии
Линейная компоновка включает модули подачи облицовки, дозирования клеевой системы, узел смешения компонентов (для двухкомпонентных составов), формовочную каретку и конвейер отверждения. При выборе учитываются требуемая производительность (площадь в м²/ч), максимальная длина панели, точность позиционирования и возможность интеграции систем контроля. Энергопотребление и занимаемая площадь рассчитываются исходя из модулей нагрева/охлаждения и длины зоны отверждения.
Системы дозирования, управления температурой и безопасностью
Системы дозирования используют шестерённые или поршневые насосы с частотным регулированием для поддержания соотношения компонентов. ПИД‑регуляторы обеспечивают стабильность температурных профилей. Автоматизация включает регистры качества, регистрацию параметров партий и аварийные системы по контролю утечки изоцианатов, вентиляцию и локальную нейтрализацию. Критерий выбора — возможность записи параметров партии и интеграция с системой трассируемости.
Контроль качества и методы испытаний
Методы проверки адгезии и механических характеристик
Адгезию проверяют испытаниями на отрыв (peel) и срез по стандартным методикам: образец с вырезанной полосой облицовки подвергают отрыву под углом 180° или проводят испытание на сдвиг/срез. Механические испытания включают изгибные и статические испытания на несущую способность по стандартам для панелей. Регистрация результатов в журнале партий обеспечивает прослеживаемость.
Теплотехнические и противопожарные испытания, документация
Теплотехнические характеристики определяются расчётом R = d/λ и измерениями теплопроводности по методикам ISO или EN. Противопожарные испытания проводят в аккредитованных лабораториях по EN 13501‑1 и связанным методикам; по результатам присваивается класс реакции на огонь (например, Euroclass). Для серийного производства формируются протоколы испытаний, паспорта партий и маркировка изделия с указанием типа сердечника, толщины и класса пожарной опасности.
Дефекты, причины и коррекция
Типичные дефекты поверхности, швов и сердечника
Частые дефекты: деламинация облицовки, неравномерность толщины сердечника, воздушные пустоты, пористость и механические повреждения поверхности. Нарушения швов проявляются в виде трещин или неплотностей примыкания облицовки.
Технологические меры по профилактике и исправлению брака
Причины включают неправильную подготовку поверхности, загрязнение, несоответствие дозировки или режимов отверждения, повышенную влажность компонентов. Профилактика — очистка и обезжиривание облицовок, контроль влажности, калибровка насосов дозирования, поддержание стабильной температуры и скорости линии. Для исправления брака применяют локальную перелейку, перевыведение панели через корректирующую станцию или списание и утилизацию несоответствующих партий с оформлением дефектного акта.
Экология, пожарная безопасность, хранение и логистика
Требования к пожаростойкости и маркировке изделий
Пожарные характеристики определяются классом реакции на огонь и токсичностью продуктов горения. Маркировка должна содержать сведения о типе сердечника, толщине, классе реакции на огонь и дате производства. Ограничения по применению зависят от нормативов зданий и назначения объектов; панели с сердечником из минеральной ваты обычно применяются там, где требуется высокая огнестойкость.
Условия хранения, упаковки и рекомендации по транспортировке
Хранение предусматривает плоское расположение на ровной поверхности с прокладками для предотвращения деформации, защиту от осадков и прямого УФ‑излучения, контроль температуры и относительной влажности (влажная среда негативно влияет на адгезию и гигроскопичность сердечников). При транспортировке рекомендуется фиксация, использование мягких прокладок в местах контакта и защита кромок. Журналирование партиями и нанесение идентификационных меток упрощают логистический учёт и отслеживание качества.
