Требования к защитным укрытиям для конвейеров

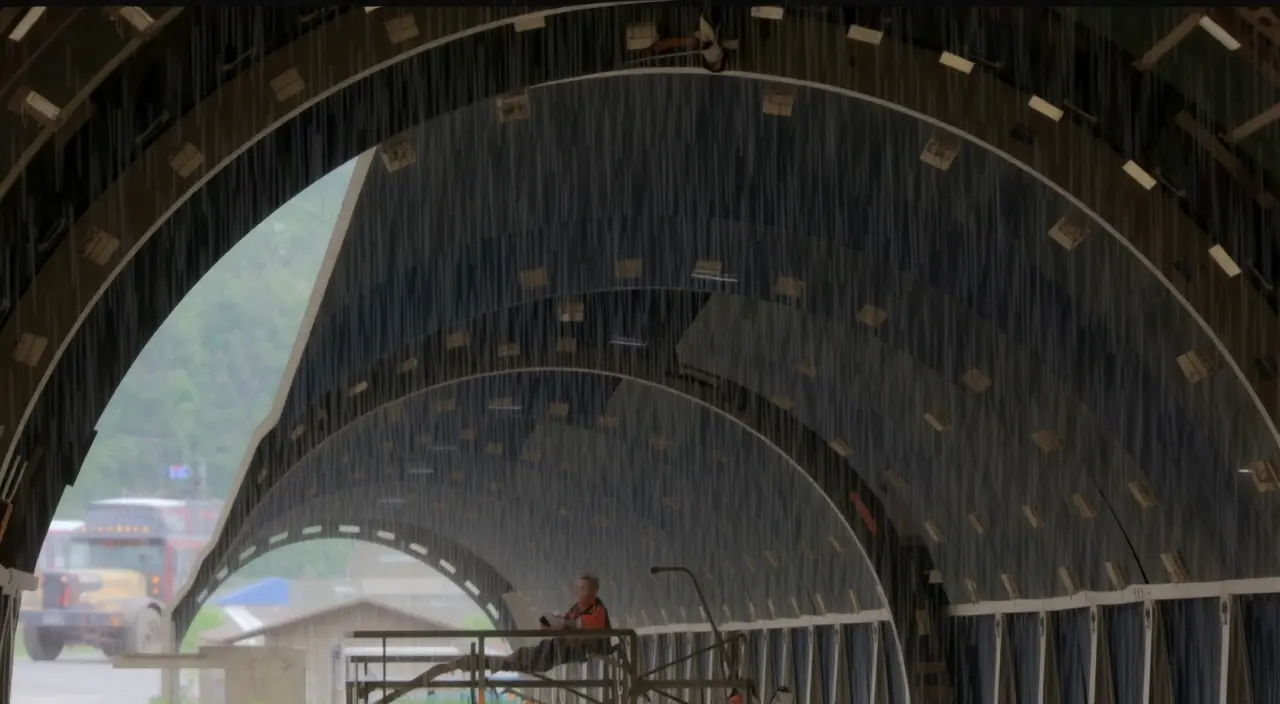

Арочное укрытие, например Укрытие конвейеров из арочного профнастила, предназначено для защиты конвейерной ленты от дождя, снега и бокового ветра, одновременно сохраняя доступность для обслуживания роликоопор и загрузочных секций. При проектировании учитывают геометрию ленты (ширина, высота загрузки), требования к внутреннему просвету и модульность секций. Для практической документации рекомендуется прикладывать чертежи с запасами зазоров и перечнем контрольных точек для инспекций.
Функции укрытия и эксплуатационные задачи
Основные функции: предотвращение попадания осадков на ленту и насыпь, снижение развевающегося при ветре материала, защита роликов и приводных станций от коррозии и загрязнений. Эксплуатационные задачи включают обеспечение доступа к роликам и натяжным станциям, возможность демонтажа секций для ремонта и организация отвода воды и вентиляции для снижения конденсата.
Основные проектные параметры (габариты, пролёт, модульность)
Ключевые параметры: внутренний просвет по высоте, пролет между опорами, длина модульной секции и масса обшивки. Эффективная ширина листа профнастила обычно 700–1 050 мм, типичная длина секции при заводском изготовлении достигает до 12 м. Масса конструкций и шаг креплений рассчитываются с учётом ветровой и снеговой нагрузок и удобства монтажа подъёмной техникой.
Профнастил как материал обшивки
Профнастил используется как наружная оболочка арок благодаря возможности быстрого монтажа и отвода воды по профилю. При выборе учитываются тип профиля, толщина металла и коррозионная защита.
Типы профилей и выбор толщины для различных условий
Профили различаются по высоте волны и шагу гофра; для несущих навесов предпочтительны профили с высотой волны 18–35 мм для уменьшения прогиба и увеличения жёсткости листа. Типичная толщина листа для наружной обшивки в агрессивной среде — 0,5–0,8 мм; в менее агрессивных — 0,4–0,6 мм. Толщина влияет на изгибную жёсткость и требуемый шаг несущих профилей.
Покрытия и защита от коррозии
Частые варианты защиты: горячее цинкование с расходом цинка порядка 275 г/м² (маркировка Z275) и полимерные покрытия (полиэстер примерно 25 µm). Комбинация цинка и полимера увеличивает срок службы и облегчает обслуживание, при этом места срезов и крепежей требуют дополнительной локальной защиты.
Радиусы арочных конструкций и их влияние
Радиус кривизны определяет внутренний объём укрытия и доступ пространства для обслуживания. Выбор радиуса оказывает влияние на аэродинамику, уклон стоков и удобство демонтажа панелей.
Стандартные диапазоны радиусов и примеры применения
Практические решения варьируют радиусы от 1,5 до 6,0 м в зависимости от ширины ленты и требований к внутреннему просвету. Для узких конвейеров (ленты до 800 мм) применимы радиусы 1,5–2,5 м; для средних (800–1 200 мм) — 2,5–4,0 м; для широких линий и оборудования с высоким подъёмом загрузки — 4,0–6,0 м и более.
Методика расчёта минимального радиуса для конкретной ленты
Расчёт минимального радиуса начинается с построения внутренней огибающей: определить положение центров роликов и высоту центра ленты над опорой, добавить требуемый вертикальный запас (обычно 50–150 мм в зависимости от вибраций и колебаний). Геометрически для круглой дуги через данные опорные точки применяют соотношение радиуса R = L²/(8·h) + h/2, где L — хорда между опорами, h — подъём дуги (сагитта). После получения R проверяют на пересечение с роликами и предельными колебаниями ленты, добавляя технологический запас по радиусу 5–10 %.
Каркас, крепёжные узлы и расчёт нагрузок
Каркас передаёт ветровые и снеговые нагрузки на опоры и фундамент, поэтому расчёт шага и сечения элементов выполняется совместно с анализом местных нагрузок.
Виды каркасов, пролётов и опорных решений
Применяются арочные фермы из профильной трубы, рамные секции с рёбрами жёсткости или сборные решётчатые элементы. Пролёты между опорами обычно 3–6 м; при увеличении снежной нагрузки уменьшают пролёт или увеличивают сечение. Опоры могут быть на свайном или монолитном основании с анкерными болтами для передачи горизонтальных усилий.
Проектирование крепежей с учётом ветра и снега
Крепёжные узлы должны передавать расчетные давления на каркас: динамическая ветровая нагрузка вычисляется через q = 0,5·ρ·V² (ρ≈1,225 кг/м³), пример: при скорости ветра 30 м/с динамическое давление около 551 Н/м². Крепления выбирают с запасом по прочности и коррозионной защите; шаг анкеров и болтов определяется расчётными силами и допускаемой плотностью крепления для предотвращения местной вырывающей нагрузки на металлопрокат.
Герметизация, дренаж и вентиляция
Герметизация уменьшает проникновение пыли и капельной влаги, дренаж обеспечивает отвод дождевой и талой воды, вентиляция минимизирует образование конденсата.
Стыковые решения, уплотнители и жёлоба для отвода воды
Стыки между секциями выполняют с нахлёстом по волне и применяют эластичные уплотнители на основе EPDM или бутилкаучука. В местах продольных швов устанавливают притертые планки и отводящие желоба по нижней кромке арки с уклоном не менее 1–2 % к месту слива. Для пролётов с листами длиннее модульной длины нужны промежуточные компенсаторы температурного удлинения.
Варианты естественной и пассивной вентиляции против конденсата
Естественная вентиляция организуется через щели в торцах с перфорированными накладками или пассивные вытяжные каналы на гребне арки. Внутренний перепад температур и размещение вентиляционных отверстий в верхней части арки обеспечивает удаление влажного воздуха. Конденсатоотводы располагают внизу вдоль ленты, чтобы капли не попадали на транспортируемый материал.
Монтаж, инспекция и обслуживание
Правильная последовательность монтажа и регламент проверок важны для поддержания герметичности и целостности укрытия в течение эксплуатационного срока.
Порядок монтажа арочных секций и обшивки
Последовательность: установка опор и анкерование, сборка каркаса по секциям, контроль геометрии, монтаж панелей профнастила с временными распорками, герметизация швов и установка желобов. Подъём панелей обычно выполняется кранами с захватами: длина секции и масса влияют на выбор подъемной техники и монтажных захватов.
Регламент проверок, доступа и замены панелей
Рекомендуется визуальная проверка герметичности швов и состояния покрытий не реже одного раза в год и после штормов, контроль анкерных соединений и состояние уплотнений — при сезонных сменах погоды. Точки контроля включают места ввода ленты, верхние гребни и стыки панелей. Съёмные панели проектируются с доступом для замены без демонтажа крупных элементов каркаса.
